CLS1-2

CLS1-3

CLS1-2

CLS1-3

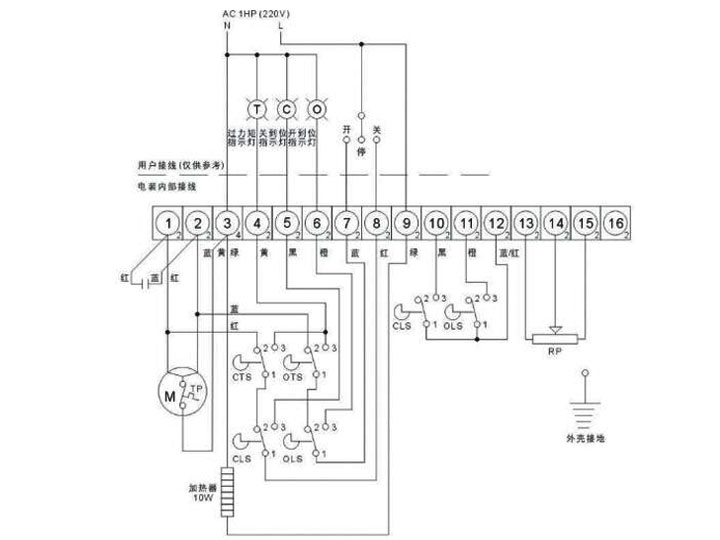

CTS1-3

關向力矩限位開關用于閥門處于關向行程中出現過力矩

OTS1-3

開向力矩限位開關用于閥門處于開向行程中出現過力矩

備注

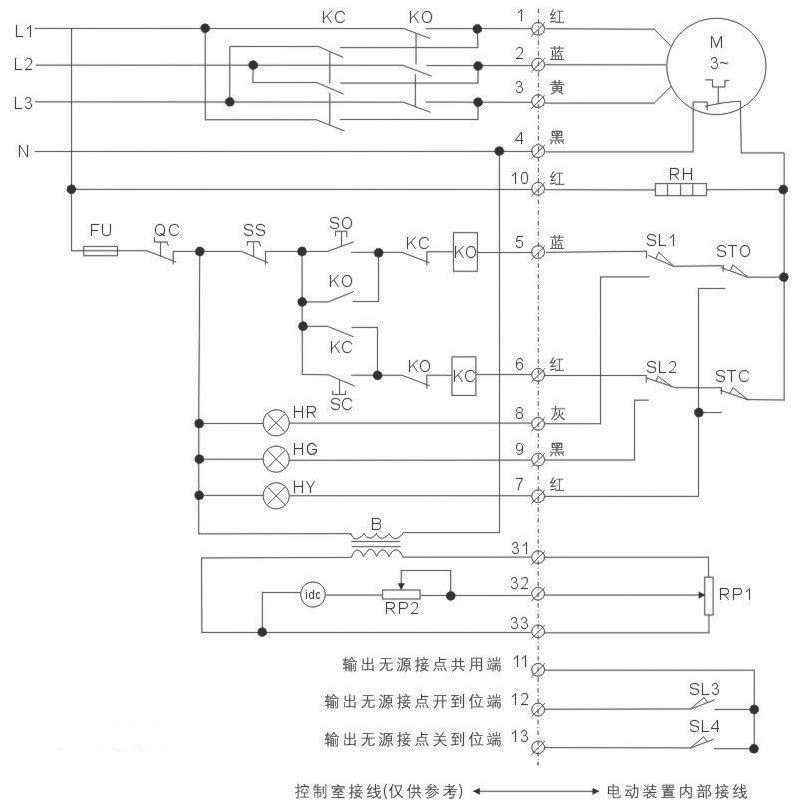

AC380V 3相4線基本型帶行程、輸出

在電動執行器上

在控制室內

序號

標號

名稱

序號

標號

名稱

1

M

閥門專用電機（AC380V）

1

SC

手動關閥按鈕

2

RH

空間加熱器

2

SO

手動開閥按鈕

3

SL1、SL3

開向行程限位開關

3

SS

停止按鈕

4

SL2、SL4

關向行程限位開關

4

QC

電源開關

5

STO

開向力矩限位開關

5

FU

電源保險

6

STC

關向力矩限位開關

6

B

電源變壓器

7

RP1

7

idc

閥門開度表

8

8

RP2

調零電位器

9

9

KO KC

開、關向接觸器

10

10

HR

閥門開到位指示

11

11

HG

閥門關到位指示

12

12

HY

閥門過力矩指示

13

13
